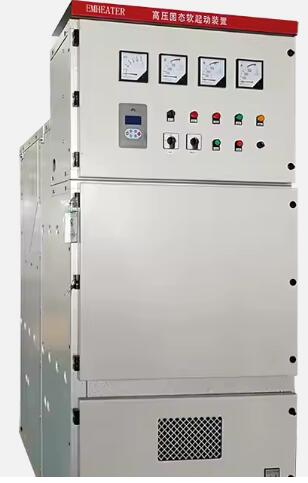

GKG系列高壓固態軟起動裝置(以下簡稱軟起動裝置/1-10KV礦用一般型軟起動柜)
是采用新理念設計的高壓電機軟起動裝置，主要適用于鼠籠式異步、同步電動機起動和停止的控制與保護。
該裝置采用多個可控硅串并連而成，可滿足不同的電流及電壓要求。
產品廣泛應用于額定電壓3000—15000V的電力、建材、化工、冶金鋼鐵、造紙等行業。
能很好地與水泵、風機、壓縮機、粉碎機、攪拌機、皮帶機等各種機電設備配套使用，是優良的高壓電機起動及保護設備。
1、技術特點
部件組成：高壓可控硅模塊、可控硅保護部件、光纖觸發部件、真空開關部件、信號采集與保護部件、系統控制與顯示部件。
可控硅模塊：每相中采用相同參數的可控硅串并聯安裝在一起。
可控硅保護部件：主要包括由RC 網絡組成的過電壓吸收網絡、由均壓單元組成的均壓保護網絡。
光纖觸發部件：采用強觸發脈沖電路，保證觸發的一致性和可靠性；利用光纖觸發進行可靠高低壓隔離。
真空開關部件：在起動完成后，三相真空旁路接觸器自動吸合，電動機投入電網運行
信號采集與保護部件：通過電壓互感器、電流互感器、避雷器對主回路電壓、電流信號進行采集，主CPU 控制并進行相應保護。
系統控制與顯示部件：32 位ARM 核微控制器執行中心控制、LCD 液晶／觸摸屏顯示，可顯示三相電壓、電流，故障信息、運行狀態等。

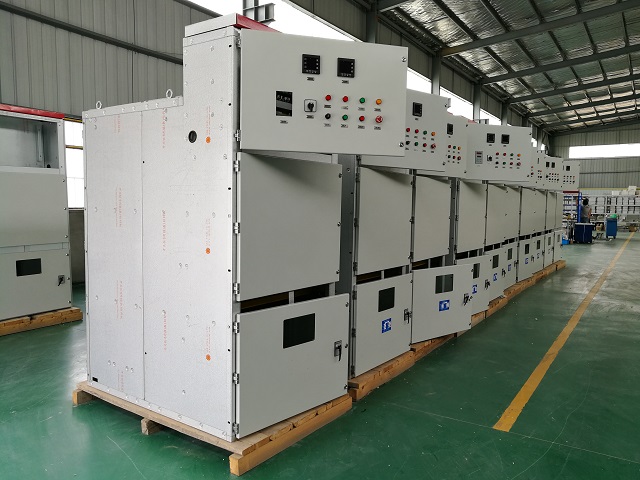

柜體結構采用高壓開關柜柜體，主體結構采用厚度為2mm 的覆鋁鋅鋼板復合折邊工藝，柜門采用2mm 厚的冷軋鋼板復合折邊工藝，
柜門采用靜電噴塑工藝，具有抗撞擊、耐腐蝕及外形美觀的特點。防護等級為IP40。
2、功能特點
多種起動方式；
起動控制：整機設有本地、遠程（外部干接點）、PLC、通迅（485 接口、Modbus）起?？刂乒δ埽?/span>
軟起／直接起動具有轉換功能；
晶閘管的保護：阻容吸收動靜態均壓技術，保證功率器件在高電壓下串聯的可靠安全運行；
抗干擾性強；
模塊化設計；
通訊接口：RS-485 通訊接口，內嵌標準MODBUS 協議，方便組態連接；
模擬信號輸出：4-20ma 信號；
具有故障記憶；
先進、完善的起停功能；
高可靠性；高安全性；實用性強
