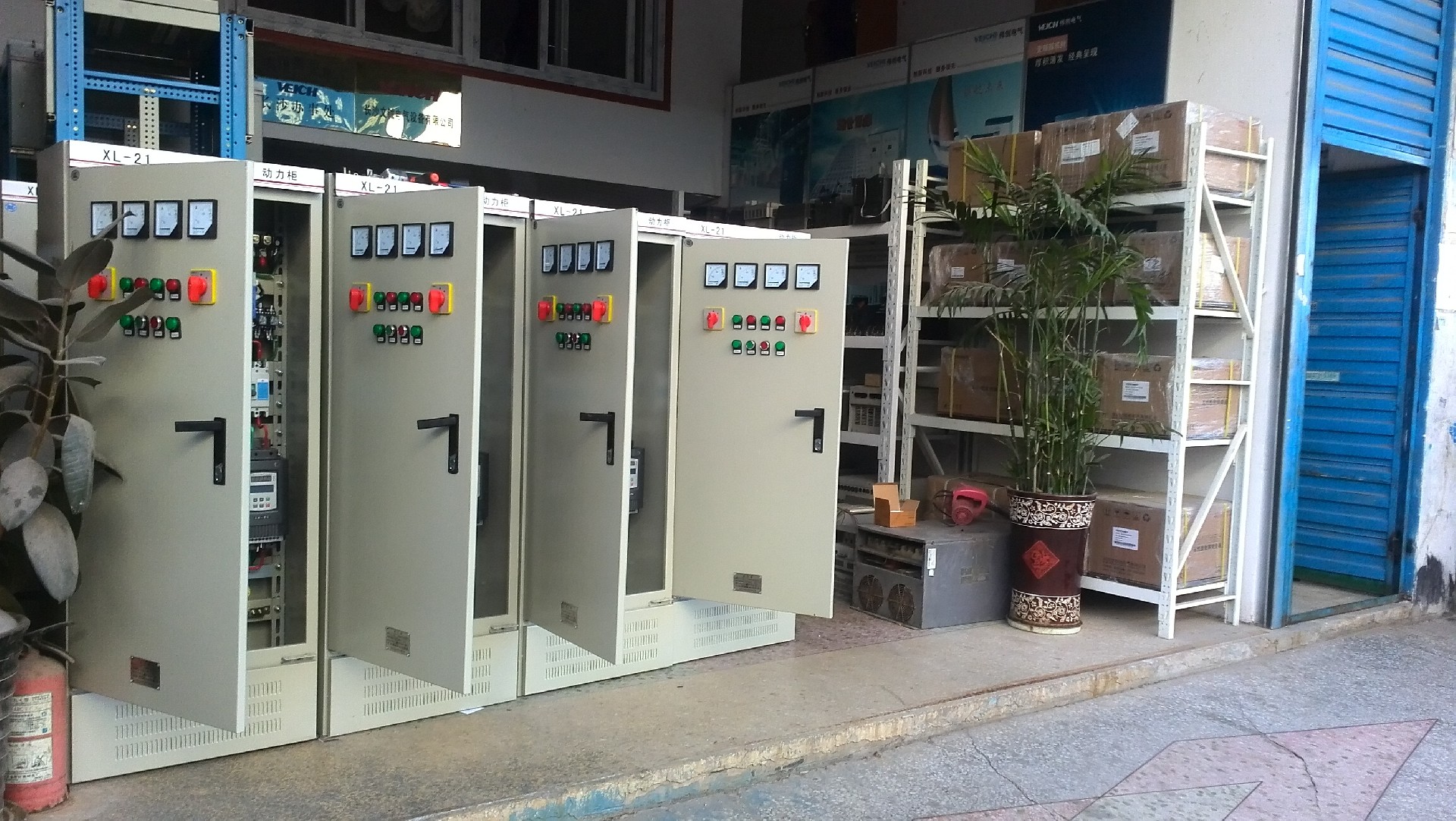

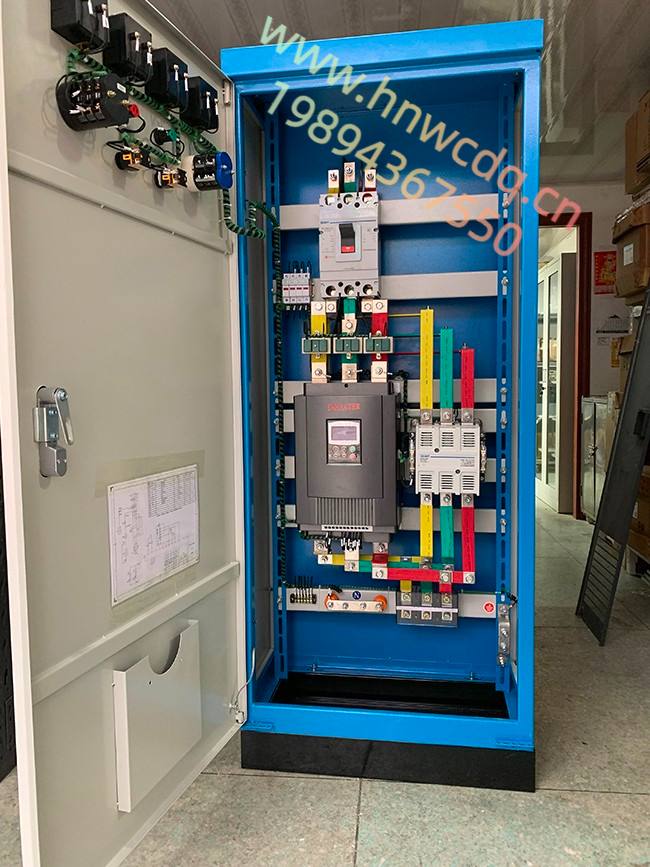

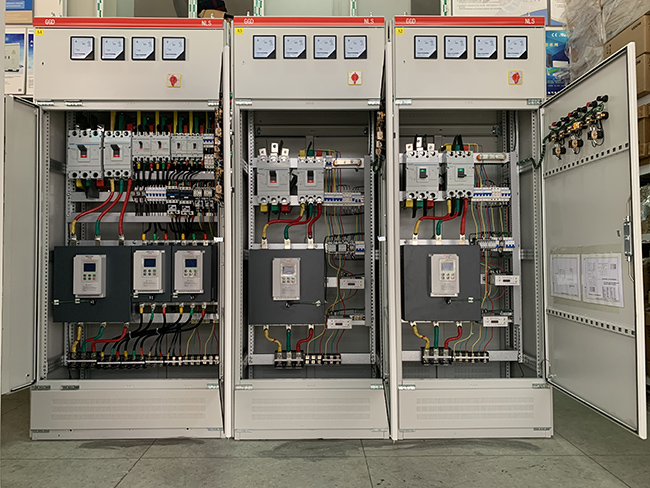

水泵軟啟動柜是我司開發的新一代水泵控制設備。
易盟一特水泵軟啟動控制柜具有過載、短路、漏水、缺相保護、電機過熱、漏電等多種保護功能和完整的狀態顯示，可同時控制多臺水泵、多種主備泵切換模式和多種啟動模式。
易盟一特軟啟動控制柜內部質量優良，安裝操作方便，外觀美觀耐用，是各類水泵安全可靠的配套設備。
軟啟動控制柜保護功能
1.過載保護功能：軟起動器引入電流控制回路，可隨時跟蹤和檢測電機電流的變化。
通過增加過載電流和反時限控制模式的設置，實現過載保護功能。當電機過載時，晶閘管斷開并發出報警信號；
2.缺相保護功能：在運行過程中，軟起動器隨時檢測三相線路電流的變化，一旦電流切斷，可做出缺相保護響應；
3.過熱保護功能：通過軟起動器內部熱繼電器檢測晶閘管散熱器的溫度，一旦散熱器溫度超過允許值，自動關閉晶閘管，并發出報警信號。
軟啟動控制柜功能原理
1.控制方式
（1）一用一備：控制1、2,水泵。在自動模式下，它們可以在“1#主2#備用”或“2#主1#備用”下工作
如果主泵發生故障，備用泵將自動投入運行，“手動”啟動由面板操作按鈕控制。
如果用戶需要添加“兩用模式"（即兩個泵可以同時使用），請在訂購時說明。
（2）兩用一備：控制1#、2#、3#備用水泵，可在“1#、2#主泵、3#備用”或“2#、3#主泵、1#備用”、
“1#、3#主、2#備用”三種狀態下工作。當主泵發生故障時，備用泵將自動投入運行。啟動“手動”時，
使用面板操作按鈕進行控制。如果一臺主泵關閉，它將變?yōu)椤耙挥靡粋洹?。如果用戶需要添加“三用”?br/>
作模式（可同時使用三臺泵），請訂購詳細信息；
（3）三用一備：控制1#、2#、3#、4#四臺水泵，可在“1#、2#，3#、4#主、4#備用”或“1#，2#，4#主
、3#備用”、“1#、3#、3#主、2#備用”四種狀態下工作。當主泵發生故障時，備用泵將自動投入運行。
啟動“手動”時，使用面板操作。按鈕控制：如果一臺主泵關閉，則變?yōu)椤岸靡粋洹?；如果關閉兩臺主
泵，則將變?yōu)椤耙挥靡粋洹薄Ｈ绻脩粜枰砑印八挠谩惫ぷ髂Ｊ剑赐瑫r使用四個主泵），請訂購并指定。
2.控制方式
（1）“Y”液位控制：該型控制柜配有按鍵浮球開關或高性能電子液位控制器，可根據液位自動控制水泵的啟停；
（2）“P”型壓力控制：該型控制柜配有外部電接點壓力表。壓力控制器與壓力無關。它可以根據管網的
壓力自動控制水泵的啟動和停止。也適用于浮動開關、限位開關和按鈕遙控器的控制。它是一個范圍廣泛
的“通用接口”電機控制柜；
（3）“T”溫度控制：此類控制柜配有溫度傳感器，可根據輸送介質的溫度進行調節。自動控制水泵的啟
動和停止。適用于恒溫、交換單元系統等；
（4）“S”時間控制：該型控制柜配有時間控制器，可根據用戶預設的時間順序自動控制水泵的啟動和停
止，并可應用于需要定時控制的設備；
3.智能啟動器功能
（1）軟起動器可以解決泵電機啟動時，由于管理系統中液體流動的影響而造成的系統水錘，避免了管道
、閥門等附件的損壞，節省了維護成本；
（2）由于啟動電流過大，電網將出現電壓降，這將對電網中的其他負載設備造成損壞。軟起動器完全可
以解決這個問題。它可以減少配電容量，減少電纜面積和電氣元件規格，減少設備總投資；
（3）當設備處于空載或輕載狀態時，軟起動器可自動調節輸出電壓，降低消耗電流，提高電機功率因數
，達到節能的目的；
（4）軟起動器可自動調節，平衡相電流，減少電機發熱，延長電機使用壽命。
軟啟動控制柜特點：
1.選用品牌軟起動器、可編程控制器、低壓電器和傳感裝置；
2.穩定加速啟動、自動旁路輸出、穩定減速停止（消除水錘）。
3.在自動狀態下，泵電機由軟起動器啟動，對電網和管網沒有影響，大大延長了泵、電機和管道系統控制
設備的使用壽命；
4.具有多種故障顯示和記錄，以供將來參考，完整的長期電壓、過電壓、過電流、過載和短路。缺相、缺
水、自動保護停機等保護功能，使用安全、維護方便；
5.啟動過程是連續的，沒有觸點切換?？梢来螁佣嗯_泵；
6、程控：可根據用戶需求實現多種控制模式，如：液位控制、壓力控制、溫度控制、時間控制、空調水
泵循環控制、潛水泵控制、消防控制等。
7.啟動時間和停止時間可根據不同的負載設置。
8.啟動電壓可根據不同負載在30%-70%Ue（Ue為額定電壓）范圍內連續調節。限制啟動時間內的電壓降并
降低電流峰值。
9.限制起動扭矩以保護傳動機械。
10.采用節能運行模式，當設備負荷降低時，系統將自動降低電壓并進入節能運行模式。
11.系統具有雙重二次保護功能。當一次保護失效或軟起動器失效時，二次保護直接切斷系統電源，以避免事故進一步擴大。
12、現場總線接口可實現遠程操作和控制。
13、本產品功能更齊全，控制更靈活?？蓪崿F(xiàn)軟啟動、限流啟動、軟停止、自動旁路操作和一拖三功能。
軟啟動控制柜技術參數：
控制電機功率：15-280KW；
控制電壓：380V；
控制水泵數量：1-5臺。
軟啟動控制柜應用廣泛：
軟啟動控制柜具有相應的特殊型號和規格，適用于各種場合，如生活給排水、消防、噴霧、增壓、空調冷
卻循環、工業控制泵、污水排放、恒壓供水、空氣壓縮機、風機和水泵?？刂齐姍C功率范圍為15~280KW。
