三菱電機在工業自動化領域，三菱電機是一家享有盛譽的企業，其產品廣泛應用于各種行業。
在工業自動化領域，三菱電機一直致力于為客戶提供最先進的技術和解決方案。
其產品線包括可編程邏輯控制器、伺服驅動器、變頻器、觸摸屏等，這些產品在工業自動化領域具有廣泛的應用。
此外，三菱電機還提供了一系列的服務和支持，包括維護和修理、技術咨詢和解決方案等，幫助客戶保持生產的穩定性和高效性。

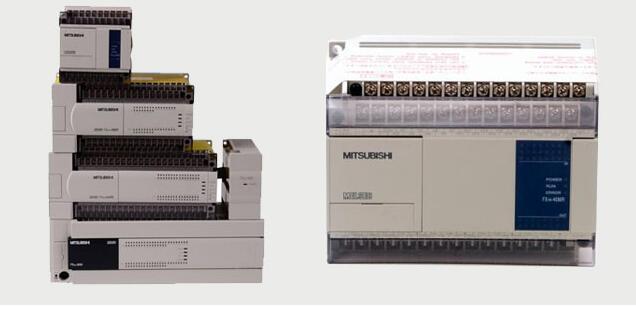

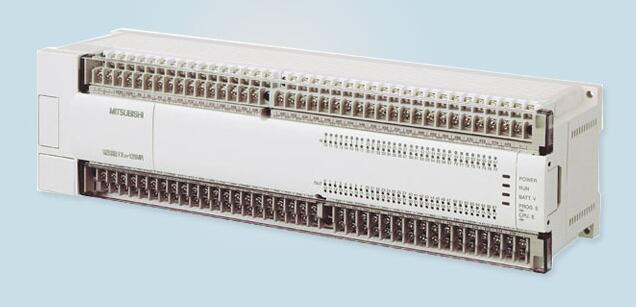

三菱PLC是三菱電機的主力產品。它采用一類可編程的存儲器，用于其內部存儲程序，
執行邏輯運算、順序控制、定時、計數與算術操作等面向用戶的指令，并通過數字或模擬式輸入/輸出控制各種類型的機械或生產過程。
三菱PLC有多個系列產品現貨出售，包含常用的三菱a系列plc、FR-FX1N、FR-FX2N、FR-FX1S、FR-FX2N、FR-FX3U、FR-FX2NC、FR-A、FR-Q等等。
三菱可編程控制器PLC維修，解密
FX3U系列，F(xiàn)X3G系列，F(xiàn)X3GA系列，Q系列模塊，A系列模塊，F(xiàn)X1N系列，F(xiàn)X2N系列
三菱FX系列PLC，根據LED指示燈狀況以診斷PLC故障原因的方法。
一、PLC維修-電源指示（[POWER]LED指示）
當向PLC基本單元供電時，基本單元表面上設置的［POWER］LED指示燈會亮。如果電源合上但［POWER］LED指示燈不亮，請確認電源接線。另外，若同一電源有驅動傳感器等時，請確認有無負載短路或過電流。若不是上述原因，則可能是PLC內混入導電性異物或其它異常情況，使基本單元內的保險絲熔斷，此時可通過更換保險絲來解決。
二、PLC維修-出錯指示（［EPROR］LED閃爍）
當程序語法錯誤（如忘記設置定時器或計數器的常數等），或有異常噪音、導電性異物混入等原因而引起程序內存的內容變化時，［EPROR］LED會閃爍，PLC處于STOP狀態，同時輸出全部變?yōu)镺FF。在這種情況下，應檢查程序是否有錯，檢查有無導電性異物混入和高強度噪音源。
發生錯誤時，8009、8060~8068其中之一的值被寫入特殊數據寄存器D8004中，假設這個寫入D8004中內容是8064，則通過查看D8064的內容便可知道出錯代碼。與出錯代碼相對應的實際出錯內容參見PLC使用手冊的錯誤代碼表。
三、PLC維修-出錯指示（［EPROR］LED燈亮）
由于PLC內部混入導電性異物或受外部異常噪音的影響，導致CPU失控或運算周期超過200ms，則WDT出錯，［EPROR］LED燈亮，PLC處于STOP，同時輸出全部都變?yōu)镺FF。此時可進行斷電復位，若PLC恢復正常，請檢查一下有無異常噪音發生源和導電性異物混入的情況。另外，請檢查PLC的接地是否符合要求。
檢查過程如果出現［EPROR］LED燈亮→閃爍的變化，請進行程序檢查。如果［EPROR］LED依然一直保持燈亮狀態時，請確認一下程序運算周期是否過長（監視D8012可知最大掃描時間）。
四、PLC維修-輸入指示
不管輸入單元的LED燈亮還是滅，請檢查輸入信號開關是否確實在ON或OFF狀態。如果輸入開關的額定電流容量過大或由于油侵入等原因，容易產生接觸不良。當輸入開關與LED燈亮用電阻并聯時，即使輸入開關OFF但并聯電路仍導通，仍可對PLC進行輸入。如果使用光傳感器等輸入設備，由于發光／受光部位粘有污垢等，引起靈敏度變化，有可能不能完全進入“ON”狀態。在比PLC運算周期短的時間內，不能接收到ON和OFF的輸入。如果在輸入端子上外加不同的電壓時，會損壞輸入回路。
五、PLC維修-輸出指示
不管輸出單元的LED燈亮還是滅，如果負載不能進行ON或OFF時，主要是由于過載、負載短路或容量性負載的沖擊電流等，引起繼電器輸出接點粘合，或接點接觸面不好導致接觸不良。
六、 PLC 維修實例
檢修： 打開機檢查，發現電源燒壞，整流橋后濾波電解電容已炸開，保險絲燒得發黑，用萬用表檢查，炸開的濾波電容已短路。保險絲開路，逐個查其它元件未發現有燒壞。更換保險絲和濾波電解電容后通電，測各組電源都已正常，裝好整臺機，通電后電源指示燈亮，將輸入點與公共端短路，輸入點燈亮，輸出對應點燈同樣亮。使用系統測試平臺檢驗，證實PLC一切正常。
