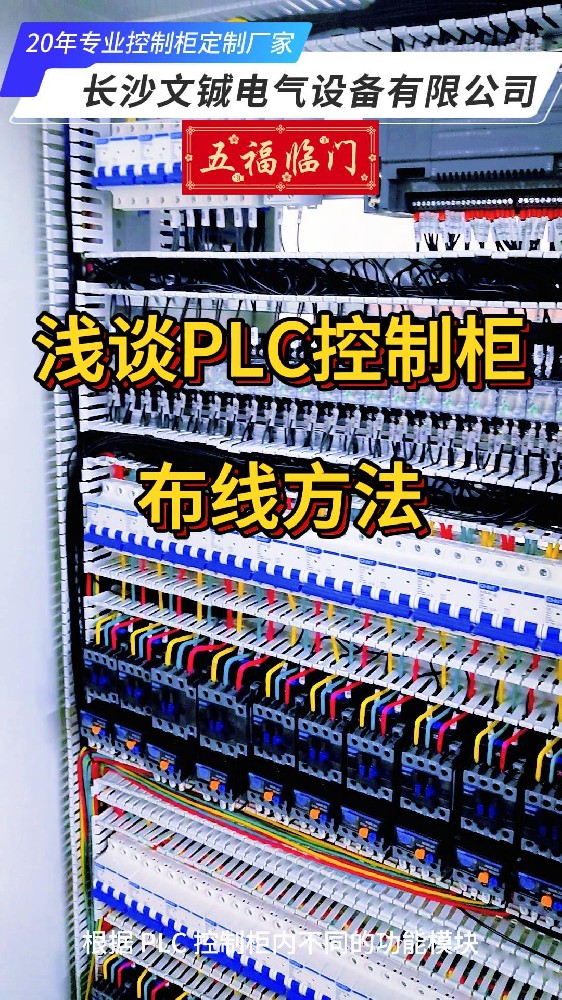

淺談PLC控制柜的布線方法
一。規劃布線布局
功能分區：根據 PLC 控制柜內不同的功能模塊，
如電源模塊、CPU 模塊、I/O 模塊等進行分區
考慮散熱：對于發熱量大的元件，如大功率電源、變頻器等，要預留足夠的空間，
保證空氣流通順暢，避免熱量積聚
方便維護和檢修：布線時要考慮到后續的維護和檢修工作
二。選擇合適的電線電纜
根據電流和電壓選擇：依據電路中的實際電流和電壓大小來挑選電線電纜。
考慮信號類型：對于數字信號和模擬信號，要使用不同的電纜
柔韌性和機械強度：在需要經常移動或彎曲的部位，要選用柔韌性好的電線電纜
三。遵循布線原則
強弱電分開：強電線路（如動力電路）和弱電線路
（如傳感器信號、通信線路）要分開布線，避免強電對弱電產生電磁干擾
平行布線與交叉布線：盡量減少平行布線的長度，因為平行布線容易產生電磁耦合干擾
線路走向清晰：一般按照從電源到負載、從 PLC 模塊輸入到輸出的順序進行布線，使信號流向一目了然
采用合適的布線附件和技巧
使用線槽和扎帶：線槽可以將電線電纜整齊地收納起來，防止線路外露
標識清晰：對每根電線電纜、每個接線端子以及每個元件都要進行清晰的標識
接地良好：正確的接地是非常重要的
