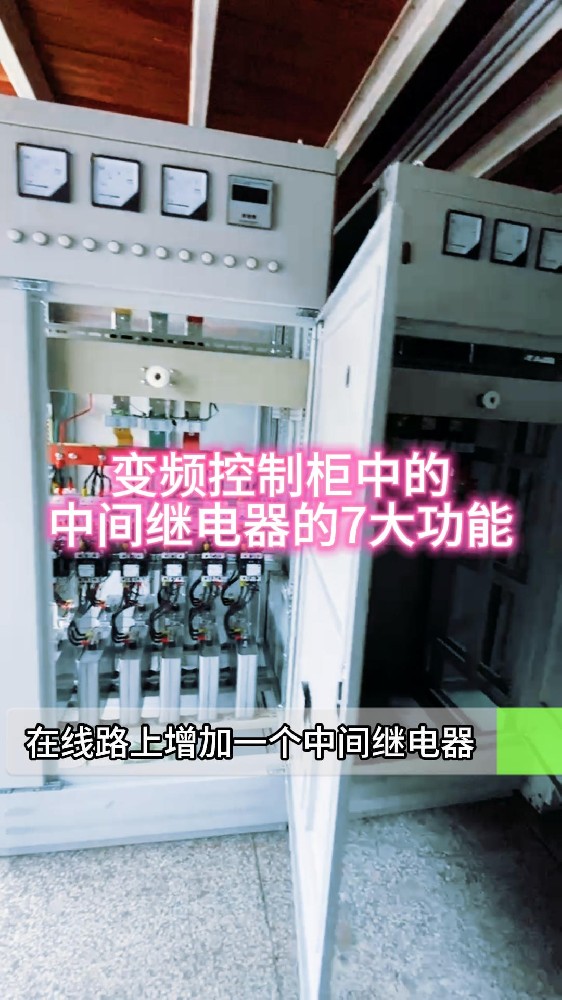

變頻控制柜中的中間繼電器的7大功能
電氣控制柜廠家---易盟一特湖南辦事處
20年專業定制各行業專用變頻控制柜，PLC控制柜，軟啟動控制柜等及各種自動化控制系統等
中間繼電器(intermediate relay)用于繼電保護與自動控制系統中，以增加觸點的數量及容量，還被用于在控制電路中傳遞中間信號。
中間繼電器的延時方式有兩種，分別是通電延時和斷電延時，安裝方式主要分為固定式、凸出式、嵌入式、導軌式.
1. 更換小型接觸器
中間繼電器的觸點有一定的負載能力。負載容量比較小的時候，可以用來替代小型接觸器，
如電動卷簾的控制和一些小家電的控制。既達到了控制的目的，又節省了空間，使電器的控制部分更加精致。
2. 增加聯系人數量
在電路控制系統中，在線路上增加一個中間繼電器，不會改變控制形式，增加觸點數量，而且便于維修。
3. 增加接觸能力
中間繼電器的觸點容量不是很大，也有一定的負載能力。
其驅動所需的電流很小，可采用中間繼電器來擴大觸點容量。
控制電路中采用中間繼電器控制其他負載，擴大控制能力。
4. 轉換觸點類型
在工業控制電路中，可以在原來的接觸器線圈上并聯一個中間繼電器，用中間繼電器的常閉觸點來控制相應的元件。
通過改變觸點類型，可以利用接觸器的常閉觸點來實現控制的目的。
5.用作開關
在一些控制電路中，常采用中間繼電器來接通和關斷一些電器元件，其觸點的開閉用來控制。
在彩色電視機或顯示器中常見的自動消磁電路中，晶體管控制中間繼電器的通斷，從而控制消磁線圈的通斷。
6. 轉換電壓
在工業控制電路中，控制電路的電壓為DC24V，而電磁閥的線圈電壓為AC220V，
安裝一個中間繼電器可以將直流和交流、高壓和低壓分開，便于日后的維護和防護使用。
7.清理電路中的干擾
在工業控制或計算機控制線路中，有各種干擾抑制措施，但干擾現象仍或多或少地存在。
內部增加一個中間繼電器，可以達到清理干擾的目的。
